    FUE380/FUS380西门子超声波热表流量计230V供电时,如何排除接地不好造成的影响

    2020-05-22 17:08:08  来源:济南工达
      FUE380/FUS380西门子超声波热表流量计230V供电的情况,在接地不好时易造成测量不稳定的情况。

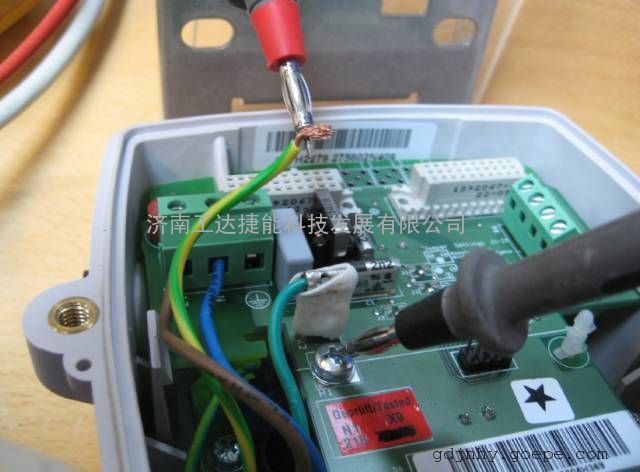

        为了检查应用中存在接地问题,可以选用合适档位的万用表测量地线和电路板的接地螺钉间是否存在交流及直流的电压和电流。
       如果测量有一定的交流或直流电压或大于5到10MA的交流或直流电流,说明安装造成的接地电势有问题。
       按如下方法排除故障:
       1、分体和一体式变送器:
            用一根接地电缆连接传感器的一个法兰和工厂地,以达到相同的电势。
             注意:变送器和传感器管道建议接地。变送器和传感器的“PE”/地,要和工厂“PE”同电势。
    2、分体式变送器:
         尽管做了上面的接地,但是工厂地和230V供电的“PE”间还会有不同的电势。
         如果问题还存在,用一根接地电缆把传感器的法兰和FUE380

    /FUS380接线盒的接地端或墙装支架连接起来。
    3、脉冲输出连接外部设备:
        如果连接外部设备如能量积分仪或频率/电流转换器,也可能存在接地问题。
        外部设备的单独230V供电会造成“不好”的电势,如能量积分仪的温度传感器是和管道相连的。
        在FUE380/FUS380和外部设备之间增加合适的隔离器,即使存在不同的电势,也不会出现这种问题。
    注意:FUS080的脉冲输出是无源的,必须外供电,所以隔离器必须提供合适的电压。
